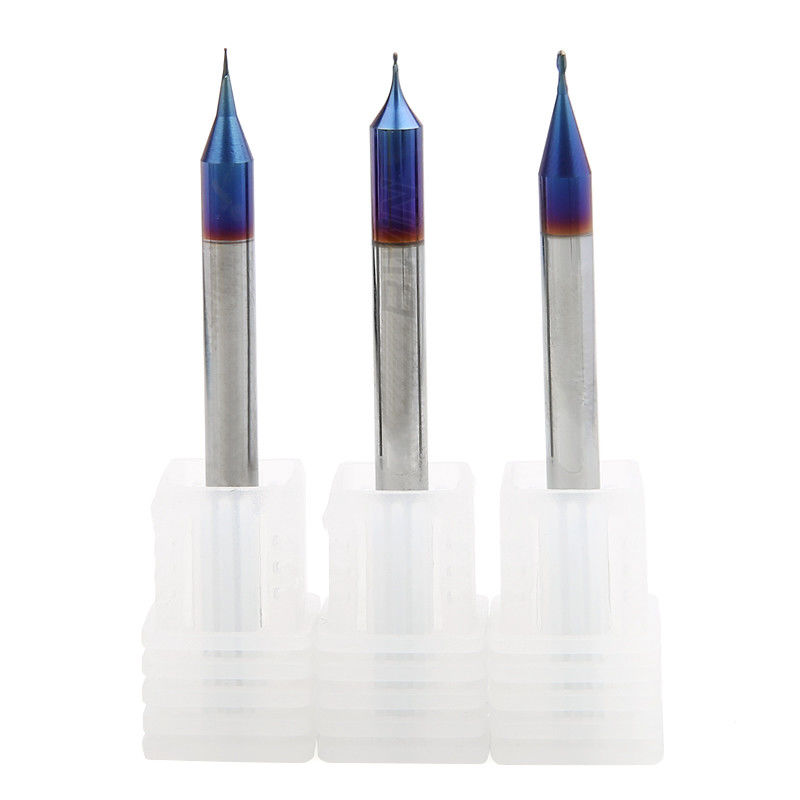

HRC65 2 μικροϋπολογιστής μύτης σφαιρών φλαούτων που επεξεργάζεται τον κόπτη άλεσης διαμέτρων μικροϋπολογιστών καρβιδίου μύλων τελών στη μηχανή
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | BWIN |
| Αριθμό μοντέλου: | D0.2*50-2F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs/box |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | πλαστικό κιβώτιο |
| Χρόνος παράδοσης: | 7 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 1-10000pcs 7days |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό: | Μικροϋπολογιστής βολφραμίου που επεξεργάζεται Endmill στη μηχανή | Όνομα προϊόντων: | HRC65 2 μύλος τελών μικροϋπολογιστών μύτης σφαιρών φλαούτων |
|---|---|---|---|
| Πρότυπο: | Κόπτης άλεσης μικροϋπολογιστής-διαμέτρων D0.15-D0.9 | Κομμάτι προς κατεργασία: | Χυτοσίδηρος ανοξείδωτου/χάλυβα/ |
| Χρήση: | Μηχανή άλεσης | Επίστρωμα: | Nano Blue |
| HRC: | HRC65 | Χαρακτηριστικό γνώρισμα: | Κοπή υψηλής ταχύτητας |
| Εφαρμογή: | άλεση | Συσκευασία: | 1pcs/box |
| Υψηλό φως: | HRC65 μύλος τελών μύτης σφαιρών,Μικροϋπολογιστής που επεξεργάζεται το μύλο τελών μύτης σφαιρών στη μηχανή,Διάμετρος 2 μικροϋπολογιστών μύλος τελών φλαούτων |
||
Περιγραφή προϊόντων
Γρήγορη λεπτομέρεια του μύλου τελών σφαιρών διαμέτρων μικροϋπολογιστών
- Εισαγόμενοι φραγμοί χάλυβα βολφραμίου από τη Γερμανία
- Υψηλός - επίστρωμα ποιοτικού TiAlN
- σπειροειδές σχέδιο γωνίας 35 °
- Διαδικασία λείανσης κατώτατης ακρίβειας δεξαμενών
- Μεγάλο σχέδιο διαμέτρων πυρήνων
- Chamfer λαβών σχέδιο
Περιγραφή του μύλου τελών σφαιρών διαμέτρων μικροϋπολογιστών
Ο κόπτης άλεσης τελών σφαιρών διαμέτρων μικροϋπολογιστών HRC65 γίνεται με την επιλογή των υλικών και της λείανσης ακρίβειας. Κατασκευάζεται χρησιμοποιώντας τα εργαλεία μηχανών Anka και τις γερμανικές διαδικασίες για να εξασφαλίσει το εξωτερικές μέγεθος διαμέτρων και την ακρίβεια του κόπτη άλεσης διαμέτρων μικροϋπολογιστών. Συγχρόνως, έχει επίσης τα άριστα χαρακτηριστικά όπως η υψηλή σκληρότητα και η καλή αντοχή. Μπορεί να εκτελέσει την κατεργασία ακρίβειας και την ημι ακρίβεια επεξεργαμένος στη μηχανή στα υποβαλλόμενα σε θερμοθεραπεία υλικά κάτω από 65 βαθμούς Κελσίου Η υιοθέτηση εισήγαγε τις πρώτης τάξεως εργαλειομηχανές ακρίβειας για να αλέσει τις μοναδικές σπειροειδείς γωνίες λεπίδων, την αιχμηρή και wear-resistant, κοπή μεγάλης ταχύτητας, τη λιγότερους επιρρεπή σε θραύση εργαλείων, τους μειωμένους χρόνους αντικατάστασης εργαλείων, τη βελτιωμένη μετακίνηση εργαλειομηχανών, και τη βελτιωμένη αποδοτικότητα άλεσης Εισαγόμενος εξοπλισμός παθητικότητας. Λεπτό και αμβλύ να στρώσει με άμμο ενισχύει την αντίσταση διάβρωσης και την αντοχή του τέμνοντος εργαλείου, εξασφάλιση ομαλή και σαλιάζει την ελεύθερη κοπή, και παράταση της ζωής υπηρεσιών του κόπτη άλεσης.
Παράμετροι άλεσης του μύλου τελών σφαιρών διαμέτρων μικροϋπολογιστών
| HRC55 τετραγωνικός μύλος τελών διαμέτρων μικροϋπολογιστών καρβιδίου |
Μήκος εργαλείων | fz&v | |||||
| Απότομα |
1 |
||||||
| Long1 | 0,9 | ||||||
| Overlength | 0,8 | ||||||
| Ειδικότητα | 0,6 | ||||||
| Τύπος | Υλικό |
Δύναμη N/mm ²
Σκληρότητα HRC |
Ψύξη | ||||
| Αέρας |
Ξηρά κοπή |
Λαδώνοντας ρευστό | |||||
| Π | Pi |
P1.1 |
Ο μη συμμαχικός δομικός χάλυβας, ελεύθερος τέμνων δομικός χάλυβας, ανθρακίασε το χάλυβα και ηπόσβησε και μετρίασε το χάλυβα | <700> | √ | √ | √ |
| P1.2 | αποσβημένος και μετριασμένος χάλυβας | <1200> | √ | √ | √ | ||
| P2 | P2.1 | Αναμιγμένος ο χάλυβας, ανθρακίασε το χάλυβα και ηπόσβησε και μετρίασε το χάλυβα | <900> | √ | √ | √ | |
| P2.2 | Χάλυβας εργαλείων, φέρων χάλυβας, χάλυβας άνοιξη και μεγάλος χάλυβας | <1400> | √ | √ | |||
| P3 | P3.1 | Χάλυβας εργαλείων, φέρων χάλυβας, χάλυβας άνοιξη και μεγάλος χάλυβας | <900> | √ | √ | √ | |
| P3.2 | Χάλυβας εργαλείων, φέρων χάλυβας, χάλυβας άνοιξη και μεγάλος χάλυβας | <1500> | √ | √ | |||
 |
Sloting | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Διάμετρος | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,056 | 0,065 | ||||
| 100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,05 | 0,058 | ||||
| 64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,057 | 0,066 | ||||
| 56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,052 | 0,06 | ||||
|
Χοντροδούλεμα | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Διάμετρος | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,095 | 0,11 | ||||
| 184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,085 | 0,098 | ||||
| 132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,096 | 0,112 | ||||
| 112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,088 | 0,102 | ||||
|
Τελειώστε | ||||||||||
| Vc m/min |
fz (mm/Tooth) | ||||||||||
| Διάμετρος | |||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
| 332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 | |
| 304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 | |
| 196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 | |
| 168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 | |
- Εάν ο ακόλουθος καρβιδίου μικροϋπολογιστών κόπτης άλεσης διαμέτρων επίπεδος δεν μπορεί να καλύψει τις απαιτήσεις σας, υποστηρίζουμε προσαρμοσμένη τη cOem παραγωγή. Η διάμετρος 0.2mm ως 25mm, το συνολικό μήκος 50mm ως 200mm, 4F, 5F, 6F, 8F και το λογότυπο μπορούν να προσαρμοστούν, συμπεριλαμβανομένου του κόπτη άλεσης τελών μεγέθους ίντσας. Παρακαλώ μας ελάτε σε επαφή με για να επιλέξετε ή να προσαρμόσετε το μεταβλητό μύλο τελών καρβιδίου σύμφωνα με τις ανάγκες σας.
| διάμετρος φλαούτων | μήκος φλαούτων | Κνήμη Dia | γενικό μήκος |
| 0,1 | 0,2 | 4 | 50 |
| 0,15 | 0,3 | 4 | 50 |
| 0,2 | 0,4 | 4 | 50 |
| 0,25 | 0,5 | 4 | 50 |
| 0,3 | 0,6 | 4 | 50 |
| 0,35 | 0,7 | 4 | 50 |
| 0,4 | 0,8 | 4 | 50 |
| 0,5 | 1 | 4 | 50 |
| 0,6 | 1.2 | 4 | 50 |
| 0,7 | 1.4 | 4 | 50 |
| 0,8 | 1.6 | 4 | 50 |
| 0,9 | 1.9 | 4 | 50 |
| R0.1 | 0,4 | 4 | 50 |
| R0.15 | 0,6 | 4 | 50 |
| R0.2 | 0,8 | 4 | 50 |
| R0.25 | 1 | 4 | 50 |
| R0.3 | 1.2 | 4 | 50 |
| R0.35 | 1.4 | 4 | 50 |
| R0.4 | 1.6 | 4 | 50 |
| R0.45 | 1.8 | 4 | 50 |
Οδηγίες της σφαίρας Endmill διαμέτρων μικροϋπολογιστών
1. Μεγάλης ακρίβειας και μεγάλου ανοίγματος εξοπλισμός και κοu'φώματα χρήσης.
2. Όταν η ακαμψία εγκαταστάσεων των εργαλείων μηχανών και των κομματιών προς κατεργασία είναι φτωχή, οι δονήσεις και οι ανώμαλοι ήχοι μπορούν να εμφανιστούν,
Σε αυτό το σημείο, η ταχύτητα και η ταχύτητα τροφών στον πίνακα πρέπει κατωτέρω να είναι μειωμένες ετήσιες.
3. Ψύξη οξυγόνου αέρα χρήσης ή μορ. (ελάχιστη ψύξη δί ελαίου).
4. Η πλευρά ωθείται ακριβώς μακριά και υποβάλλεται σε επεξεργασία κατά τρόπο ευθύ.
5. Προσπαθήστε να κρατήσετε το τέμνον εργαλείο όσο το δυνατόν πιό απότομα κάτω από τις εικόνες μη ξήρανσης.
Εφαρμογές της σφαίρας Endmill διαμέτρων μικροϋπολογιστών
Η εξέχουσα θέση του τετραγωνικού κόπτη διαμέτρων μικροϋπολογιστών HRC55 καλύπτεται με ένα χρωματισμένο χαλκός νανο επίστρωμα, κατάλληλο για τα υλικά μέσα σε HRC55, συμπεριλαμβανομένου του σιδήρου, του χάλυβα άνθρακα, του χυτοσιδήρου, του χάλυβα φορμών, του χάλυβα κραμάτων, του χάλυβα εργαλείων, του υποβαλλόμενου σε θερμοθεραπεία χάλυβα, και του χάλυβα επισκευής συγκόλλησης
Q1. Το εργαλείο σπάζει κατά να κόψει μέσα ή το εξαγωγή του κομματιού προς κατεργασία
Το ποσοστό τροφών και το τέμνον βάθος μπορούν να μειωθούν, και το μήκος εξεχουσών θέσεων μπορεί να κοντύνουν στο ελάχιστο του απαραίτητου μήκους.
Q2. Σπασίματα εργαλείων κατά τη διάρκεια της κανονικής κατεργασίας
Μειώστε το ποσοστό τροφών και το τέμνον βάθος.
Το εργαλείο θα παθητικοποιηθεί.
Αντικαταστήστε collet σφιγκτηρών ή άνοιξη.
Το εργαλείο με τον υψηλό αριθμό εξεχουσών θέσεων αλλάζει το εργαλείο με το χαμηλό αριθμό εξεχουσών θέσεων για να βελτιώσει την αφαίρεση τσιπ και να αποτρέψει την παρεμπόδιση τσιπ.
Αντικαταστήστε την ξηρά άλεση με την υγρή άλεση (που χρησιμοποιεί το τέμνον ρευστό), και την χρησιμοποιήστε με το πυροβόλο όπλο σωλήνων δίνης για να μειώσετε τη θερμοκρασία εργαλείων και να αποφύγετε την υπερθέρμανση εργαλείων.
Εάν τη ρευστή κατεύθυνση ανεφοδιασμού υγρής άλεσης αλλάζουν από το μέτωπο στην πλάγια οπίσθια ή εγκάρσια κορυφή, η ροή ψυκτικού μέσου πρέπει να είναι ικανοποιητική.
Q3. Το εργαλείο σπάζει όταν οι αλλαγές κατεύθυνσης τροφών
(1) η παρεμβολή τόξων χρήσης (εργαλειομηχανή NC), ή σταματά προσωρινά (προσωρινά).
(2) μειώστε (μείωση) την τροφή πριν και μετά από την αλλαγή κατεύθυνσης.
(3) αντικαταστήστε collet σφιγκτηρών ή άνοιξη.
Q4. Πρόβλημα: Μέρος των σπασιμάτων ακρών λεπίδων
Κάνετε λοξοτομή τις γωνίες με τη χειρωνακτική λείανση.
Αλλαγή κάτω από την άλεση στην επάνω άλεση.
