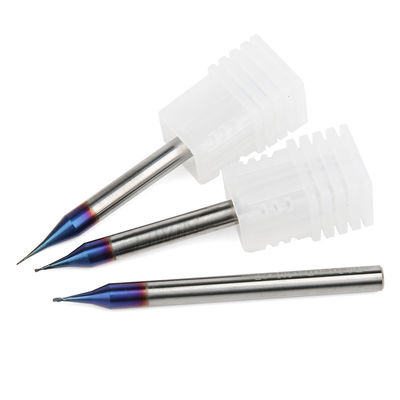

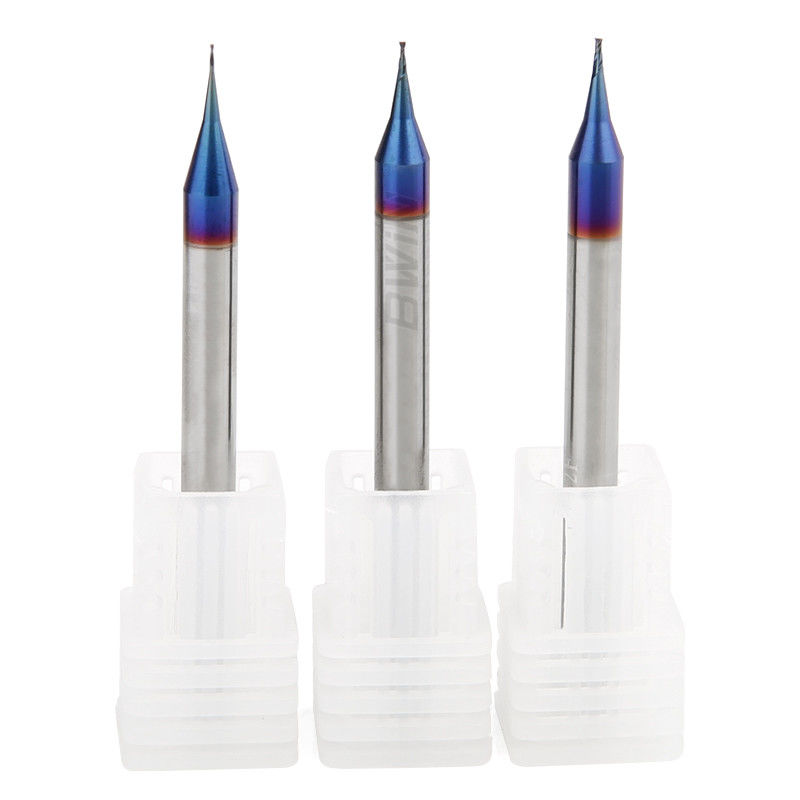

Στερεό καρβίδιο 2 φλάουτα τετραγωνικός μύλος HRC65 2flute Endmill τελών διαμέτρων μικροϋπολογιστών 0,5 χιλ.
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | BWIN |
| Αριθμό μοντέλου: | D0.4*50*2F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1pcs/box |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | πλαστικό κιβώτιο |
| Χρόνος παράδοσης: | 7 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 1-10000pcs 7days |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντων: | HRC65 τετραγωνικός μύλος τελών διαμέτρων μικροϋπολογιστών | Πρότυπο: | Μικροϋπολογιστής τετραγωνικό Endmill D0.15-D0.9 HRC65 2flute |
|---|---|---|---|
| Υλικό: | Cnc βολφραμίου μύλος τελών μικροϋπολογιστών | Κομμάτι προς κατεργασία: | χάλυβας |
| Χρήση: | Μηχανή άλεσης | Επίστρωμα: | Nano Blue |
| HRC: | HRC65 | Χαρακτηριστικό γνώρισμα: | Υψηλή αποδοτικότητα |
| Εφαρμογή: | άλεση | Συσκευασία: | 1pcs/box |
| Επισημαίνω: | Τετραγωνικός μύλος τελών διαμέτρων μικροϋπολογιστών,Μύλος τελών 0.5MM τετραγωνικός,HRC65 2 μύλος τελών φλαούτων |
||
Περιγραφή προϊόντων
Περιγραφή του τετραγωνικού μύλου τελών διαμέτρων μικροϋπολογιστών
Υιοθετώντας ένα κατάλληλο αρνητικό σχέδιο γωνίας τσουγκρανών που λαμβάνει υπόψη τη δύναμη και την οξύτητα της εξέχουσας θέσης, επίσης υιοθετώντας μια μεγάλη διάμετρο πυρήνων για να ενισχύσει την ακαμψία του τέμνοντος εργαλείου και να καταστήσει την κοπή και την αφαίρεση τσιπ του σταθερότερες Η αφαίρεση τσιπ μεγάλης περιεκτικότητας έχει τα ισχυρά τέμνοντα χαρακτηριστικά και η έγκαιρη απαλλαγή κατά τη διάρκεια της κοπής, που μπορούν να επιτύχουν τη σταθερή και γρήγορη επεξεργασία, και της ακρίβειας κομματιών προς κατεργασία είναι πιό στιλπνή Υιοθετώντας μια κυκλική λεπίδα τόξων με το σχέδιο καθαρισμού ακρών, ο κόπτης άλεσης έχει τη λιγότερη ένδυση κατά τη διάρκεια της άλεσης, και η λεπίδα είναι ανθεκτική και αιχμηρή, ταιριαγμένος με ένα σπειροειδές αυλάκι 35 ° για την ομαλή αφαίρεση τσιπ Ο καθολικός που κάνεται λοξοτομή γύρω από τη λαβή είναι εύχρηστος, έχει την καλή συμβατότητα, ενισχύει την ταχύτητα αντίστασης και κοπής δόνησης του κόπτη άλεσης, και κρατά στενά χωρίς ολίσθηση.
Παράμετροι άλεσης του τετραγωνικού μύλου τελών διαμέτρων μικροϋπολογιστών
| HRC55 τετραγωνικός μύλος τελών διαμέτρων μικροϋπολογιστών καρβιδίου |
Μήκος εργαλείων | fz&v | |||||
| Απότομα |
1 |
||||||
| Long1 | 0,9 | ||||||
| Overlength | 0,8 | ||||||
| Ειδικότητα | 0,6 | ||||||
| Τύπος | Υλικό |
Δύναμη N/mm ²
Σκληρότητα HRC |
Ψύξη | ||||
| Αέρας |
Ξηρά κοπή |
Λαδώνοντας ρευστό | |||||
| Π | Pi |
P1.1 |
Ο μη συμμαχικός δομικός χάλυβας, ελεύθερος τέμνων δομικός χάλυβας, ανθρακίασε το χάλυβα και ηπόσβησε και μετρίασε το χάλυβα | <700> | √ | √ | √ |
| P1.2 | αποσβημένος και μετριασμένος χάλυβας | <1200> | √ | √ | √ | ||
| P2 | P2.1 | Αναμιγμένος ο χάλυβας, ανθρακίασε το χάλυβα και ηπόσβησε και μετρίασε το χάλυβα | <900> | √ | √ | √ | |
| P2.2 | Χάλυβας εργαλείων, φέρων χάλυβας, χάλυβας άνοιξη και μεγάλος χάλυβας | <1400> | √ | √ | |||
| P3 | P3.1 | Χάλυβας εργαλείων, φέρων χάλυβας, χάλυβας άνοιξη και μεγάλος χάλυβας | <900> | √ | √ | √ | |
| P3.2 | Χάλυβας εργαλείων, φέρων χάλυβας, χάλυβας άνοιξη και μεγάλος χάλυβας | <1500> | √ | √ | |||
 |
Sloting | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Διάμετρος | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,056 | 0,065 | ||||
| 100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,05 | 0,058 | ||||
| 64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,057 | 0,066 | ||||
| 56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,052 | 0,06 | ||||
|
Χοντροδούλεμα | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Διάμετρος | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,095 | 0,11 | ||||
| 184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,085 | 0,098 | ||||
| 132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,096 | 0,112 | ||||
| 112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,088 | 0,102 | ||||
|
Τελειώστε | ||||||||||
| Vc m/min |
fz (mm/Tooth) | ||||||||||
| Διάμετρος | |||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
| 332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 | |
| 304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 | |
| 196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 | |
| 168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 | |
- Εάν ο ακόλουθος καρβιδίου μικροϋπολογιστών κόπτης άλεσης διαμέτρων επίπεδος δεν μπορεί να καλύψει τις απαιτήσεις σας, υποστηρίζουμε προσαρμοσμένη τη cOem παραγωγή. Η διάμετρος 0.2mm ως 25mm, το συνολικό μήκος 50mm ως 200mm, 4F, 5F, 6F, 8F και το λογότυπο μπορούν να προσαρμοστούν, συμπεριλαμβανομένου του κόπτη άλεσης τελών μεγέθους ίντσας. Παρακαλώ μας ελάτε σε επαφή με για να επιλέξετε ή να προσαρμόσετε το μεταβλητό μύλο τελών καρβιδίου σύμφωνα με τις ανάγκες σας.
| διάμετρος φλαούτων | μήκος φλαούτων | Κνήμη Dia | γενικό μήκος |
| 0,1 | 0,2 | 4 | 50 |
| 0,15 | 0,3 | 4 | 50 |
| 0,2 | 0,4 | 4 | 50 |
| 0,25 | 0,5 | 4 | 50 |
| 0,3 | 0,6 | 4 | 50 |
| 0,35 | 0,7 | 4 | 50 |
| 0,4 | 0,8 | 4 | 50 |
| 0,5 | 1 | 4 | 50 |
| 0,6 | 1.2 | 4 | 50 |
| 0,7 | 1.4 | 4 | 50 |
| 0,8 | 1.6 | 4 | 50 |
| 0,9 | 1.9 | 4 | 50 |
| R0.1 | 0,4 | 4 | 50 |
| R0.15 | 0,6 | 4 | 50 |
| R0.2 | 0,8 | 4 | 50 |
| R0.25 | 1 | 4 | 50 |
| R0.3 | 1.2 | 4 | 50 |
| R0.35 | 1.4 | 4 | 50 |
| R0.4 | 1.6 | 4 | 50 |
| R0.45 | 1.8 | 4 | 50 |
Χαρακτηριστικό γνώρισμα της διαμέτρου τετραγωνικό Endmill μικροϋπολογιστών
- Σώμα μαχαιριών φιαγμένο από υλικό χάλυβα βολφραμίου
- Αντίσταση θερμότητας εργαλείων που αυξάνεται από 80%
- Αιχμηρή και wear-resistant, ομαλή κοπή
- Υψηλός σχολιάστε τον καθρέφτη τελειώνει, μη εύκολος να κολλήσει στα μαχαίρια
Οδηγίες της διαμέτρου τετραγωνικό Endmill μικροϋπολογιστών
1. Πρίν χρησιμοποιεί τον επίπεδο κόπτη άλεσης διαμέτρων μικροϋπολογιστών καρβιδίου, παρακαλώ μετρήστε την εκτροπή εργαλείων. Εάν η ακρίβεια εκτροπής εργαλείων υπερβαίνει 0.01mm, παρακαλώ το διορθώστε πριν από την κοπή.
2. Όσο κοντύτερο το καρβίδιο ε επεκτείνεται από collet, ο καλύτερος. Εάν το εργαλείο επεκτείνεται έξω περισσότερο, μειώστε την ταχύτητα, την ταχύτητα τροφών ή το τέμνον ποσό.
3. Σε περίπτωση ανώμαλου δόνησης ή ήχου κατά τη διάρκεια της κοπής, παρακαλώ μειώστε την ταχύτητα και το τέμνον ποσό έως ότου βελτιώνεται η κατάσταση.
4. Ο τύπος ψεκασμού και ο αεριωθούμενος τύπος αέρα προτιμώνται για την ψύξη χάλυβα, η οποία μπορεί να βελτιώσει την επίδραση χρήσης του τετραγωνικού κόπτη άλεσης διαμέτρων μικροϋπολογιστών καρβιδίου.
5. Σημείωση: Μη κατάλληλος για τις αργόστροφες μηχανές όπως ο περιστροφικός πίνακας και το ηλεκτρικό τρυπάνι χεριών.
Εφαρμογές της διαμέτρου τετραγωνικό Endmill μικροϋπολογιστών
Η εξέχουσα θέση του τετραγωνικού κόπτη διαμέτρων μικροϋπολογιστών HRC55 καλύπτεται με ένα χρωματισμένο χαλκός νανο επίστρωμα, κατάλληλο για τα υλικά μέσα σε HRC55, συμπεριλαμβανομένου του σιδήρου, του χάλυβα άνθρακα, του χυτοσιδήρου, του χάλυβα φορμών, του χάλυβα κραμάτων, του χάλυβα εργαλείων, του υποβαλλόμενου σε θερμοθεραπεία χάλυβα, και του χάλυβα επισκευής συγκόλλησης
Q1. Το εργαλείο σπάζει κατά να κόψει μέσα ή το εξαγωγή του κομματιού προς κατεργασία
Το ποσοστό τροφών και το τέμνον βάθος μπορούν να μειωθούν, και το μήκος εξεχουσών θέσεων μπορεί να κοντύνουν στο ελάχιστο του απαραίτητου μήκους.
Q2. Σπασίματα εργαλείων κατά τη διάρκεια της κανονικής κατεργασίας
Μειώστε το ποσοστό τροφών και το τέμνον βάθος.
Το εργαλείο θα παθητικοποιηθεί.
Αντικαταστήστε collet σφιγκτηρών ή άνοιξη.
Το εργαλείο με τον υψηλό αριθμό εξεχουσών θέσεων αλλάζει το εργαλείο με το χαμηλό αριθμό εξεχουσών θέσεων για να βελτιώσει την αφαίρεση τσιπ και να αποτρέψει την παρεμπόδιση τσιπ.
Αντικαταστήστε την ξηρά άλεση με την υγρή άλεση (που χρησιμοποιεί το τέμνον ρευστό), και την χρησιμοποιήστε με το πυροβόλο όπλο σωλήνων δίνης για να μειώσετε τη θερμοκρασία εργαλείων και να αποφύγετε την υπερθέρμανση εργαλείων.
Εάν τη ρευστή κατεύθυνση ανεφοδιασμού υγρής άλεσης αλλάζουν από το μέτωπο στην πλάγια οπίσθια ή εγκάρσια κορυφή, η ροή ψυκτικού μέσου πρέπει να είναι ικανοποιητική.
Q3. Το εργαλείο σπάζει όταν οι αλλαγές κατεύθυνσης τροφών
(1) η παρεμβολή τόξων χρήσης (εργαλειομηχανή NC), ή σταματά προσωρινά (προσωρινά).
(2) μειώστε (μείωση) την τροφή πριν και μετά από την αλλαγή κατεύθυνσης.
(3) αντικαταστήστε collet σφιγκτηρών ή άνοιξη.
Q4. Πρόβλημα: Μέρος των σπασιμάτων ακρών λεπίδων
Κάνετε λοξοτομή τις γωνίες με τη χειρωνακτική λείανση.
Αλλαγή κάτω από την άλεση στην επάνω άλεση.
